304不銹鋼板與316不銹鋼板的區(qū)別是什么？
不銹鋼作為一種用途廣泛的金屬材料，在現(xiàn)代工業(yè)、建筑、醫(yī)療和日常生活中扮演著重要角色。其中，304和316不銹鋼作為奧氏體不銹鋼的典型代表，占據了全球不銹鋼消費量的70%以上。盡管兩者在外觀上難以區(qū)分，但在化學成分、耐腐蝕性、機械性能和應用場景上存在顯著差異。本文將從材料學、工程實踐和經濟性角度進行深度對比，為材料選擇提供科學依據。
一、基礎化學成分差異：鉬元素的戰(zhàn)略作用
1. 304不銹鋼的配方構成
304不銹鋼（美標AISI 304，對應國標06Cr19Ni10）的化學成分遵循經典的"18-8"配方：
鉻（Cr）：18-20%
鎳（Ni）：8-10.5%
碳（C）：≤0.08%
錳（Mn）：≤2%
硅（Si）：≤1%
磷（P）、硫（S）：≤0.045%
這種配比通過鉻元素形成致密氧化膜（Cr?O?），鎳元素穩(wěn)定奧氏體結構，使其兼具良好的耐腐蝕性和加工性能。
2. 316不銹鋼的升級配方
316不銹鋼（美標AISI 316，國標06Cr17Ni12Mo2）在304的基礎上添加了關鍵的戰(zhàn)略元素：
鉬（Mo）：2-3%
鎳含量提高至10-14%
鉻含量微調至16-18%
鉬的加入改變了材料的鈍化膜特性，使其在苛刻環(huán)境下的耐腐蝕性得到顯著提升。這種改進使得316不銹鋼的原材料成本比304高出約20-30%。
二、耐腐蝕性能對比：氯化物環(huán)境下的生死差異
1. 常規(guī)環(huán)境下的表現(xiàn)
在干燥大氣、淡水或弱酸性環(huán)境中，304和316的耐腐蝕性差異并不明顯。兩者都能有效抵抗：
普通大氣氧化
食品級有機酸
濃度<10%的冷硫酸
常溫下的硝酸溶液
2. 關鍵轉折點：氯離子腐蝕
當環(huán)境中存在氯離子（Cl）時，兩種材料的性能出現(xiàn)顯著分化：
304不銹鋼：在Cl離子濃度超過200ppm（0.02%）時，點腐蝕和縫隙腐蝕風險急劇上升。例如在沿海地區(qū)（空氣中Cl?含量可達1.5mg/m3），304制品可能在2-3年內出現(xiàn)銹斑。
316不銹鋼：得益于鉬元素的"修復"作用，其抗Cl?腐蝕能力提升至304的3-5倍。具體表現(xiàn)為：
臨界點蝕溫度（CPT）提高15-20℃
點蝕電位（Eb）從0.25V提升至0.45V
在海水環(huán)境（Cl離子≈19000ppm）中，316的使用壽命可達304的8-10倍
3. 特殊腐蝕場景
應力腐蝕開裂（SCC）：在80℃以上的含Cl?溶液中，304的SCC敏感性是316的4-7倍
晶間腐蝕：316的碳含量更低（部分牌號為316L，C≤0.03%），焊接區(qū)域的抗晶間腐蝕能力更優(yōu)
三、機械性能與加工特性

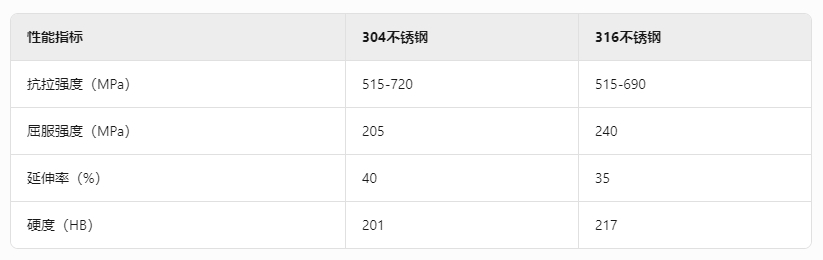

1. 基礎力學參數(shù)對比
雖然316的屈服強度更高，但304的延伸率優(yōu)勢使其更適合深沖壓等塑性加工。
2. 加工硬化特性
304的加工硬化速率（n值≈0.45）略高于316（n≈0.4），這意味著：
304在冷加工時強度提升更顯著
316的成型回彈較小，適合精密沖壓
3. 焊接性能
兩者均具有優(yōu)良的焊接性，但需注意：
304焊接后建議進行固溶處理以恢復耐蝕性
316焊接需采用含鉬焊材（如ER316L），防止焊縫區(qū)形成σ相
四、經濟性分析與選型策略
1. 成本差異的構成
原材料成本：316比304高20-30%
加工成本：316的切削加工能耗比304高約15%
維護成本：在腐蝕環(huán)境中，316的壽命周期成本可能僅為304的1/3
2. 選型決策樹
根據應用場景的四個關鍵參數(shù)進行選擇：
Cl濃度：＞200ppm → 必選316
溫度：＞60℃的腐蝕環(huán)境 → 優(yōu)先316
應力狀態(tài)：存在持續(xù)拉應力 → 推薦316
預算限制：非關鍵部件可考慮304

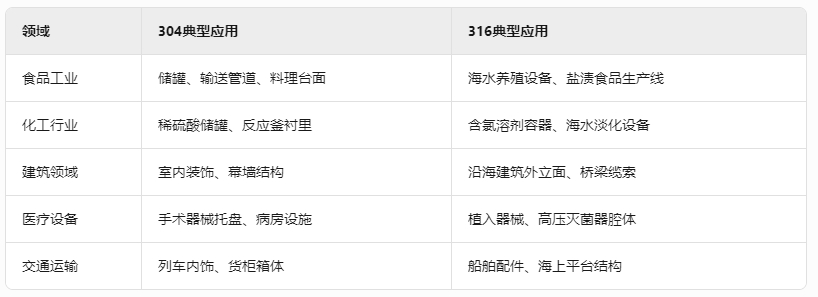

3. 典型應用場景
五、常見誤區(qū)與使用建議
1. 認知誤區(qū)糾正
誤區(qū)1："316全面優(yōu)于304"
實際：在無Cl離子環(huán)境中使用316會造成資源浪費，例如室內家具使用316無必要。
誤區(qū)2："不銹鋼永不生銹"
真相：所有不銹鋼在特定條件下都會腐蝕，316只是將腐蝕速率降低到可接受范圍。
2. 維護建議
定期使用硝酸（濃度5-10%）進行鈍化處理
避免與碳鋼工具接觸，防止鐵污染
在高溫高濕環(huán)境中增加通風除濕
六、未來發(fā)展趨勢
隨著材料科學的進步，兩類不銹鋼的升級方向呈現(xiàn)分化：
304系：開發(fā)低鎳高氮品種（如304LN），在保持性能的同時降低成本
316系：通過添加銅、氮等元素，發(fā)展超級奧氏體不銹鋼（如904L），將耐Cl離子腐蝕能力再提升5-8倍
通過以上多維度的對比分析可以看出，304與316不銹鋼的選擇本質上是對材料性能、使用環(huán)境和經濟性的綜合權衡。工程人員在具體選型時，建議進行全面的工況分析和壽命周期成本計算，避免過度設計或性能不足的雙重風險。在全球化工業(yè)體系下，這兩種材料的互補性應用將持續(xù)推動各行業(yè)的技術進步。
