少妇精品久久久一区二区三区,麻豆传煤入口免费进入2023,亚洲色大成网站WWW永久网站,第九色区av天堂

304不銹鋼板因其優(yōu)異的耐腐蝕性、高韌性和美觀性，被廣泛應(yīng)用于食品加工、醫(yī)療設(shè)備、建筑裝飾及工業(yè)設(shè)備制造等領(lǐng)域。然而，其加工過(guò)程中易出現(xiàn)加工硬化、變形、氧化變色等問(wèn)題，對(duì)操作技術(shù)和工藝參數(shù)提出了較高要求。本文從切割、焊接、表面處理三大核心環(huán)節(jié)出發(fā)，結(jié)合實(shí)際案例，詳細(xì)解析加工中的關(guān)鍵技巧與注意事項(xiàng)。

一、切割工藝：精準(zhǔn)與效率的平衡

1.1 切割方法選擇與適用場(chǎng)景

304不銹鋼板的切割需根據(jù)厚度、精度要求和設(shè)備條件選擇合適方法：

激光切割：適用于厚度≤20mm的板材，切口光滑無(wú)毛刺，但成本較高。

等離子切割：適合中厚板（6~50mm），效率高，但熱影響區(qū)（HAZ）較大。

水刀切割：無(wú)熱變形風(fēng)險(xiǎn)，可切割任意厚度，但速度較慢，耗材成本高。

機(jī)械剪切：僅適用于薄板（≤3mm），需注意刀具磨損導(dǎo)致的毛刺問(wèn)題。

案例：某食品機(jī)械廠在切割1.5mm厚304不銹鋼板時(shí)，因機(jī)械剪切刀具鈍化導(dǎo)致邊緣毛刺嚴(yán)重，改用激光切割后，切口質(zhì)量達(dá)標(biāo)率提升至98%。

1.2 切割操作要點(diǎn)

控制切割速度：速度過(guò)快易導(dǎo)致切口不齊，過(guò)慢則增加熱輸入，引發(fā)板材變形。

激光切割推薦參數(shù)：功率2000W，速度3m/min（2mm板厚）。

使用輔助氣體：氮?dú)饣驓鍤饪蓽p少氧化層生成，氧氣則提高切割效率但會(huì)形成黑色氧化膜。

避免加工硬化：分階段切割或采用間歇進(jìn)給，降低局部應(yīng)力集中。

二、焊接工藝：防止變形與晶間腐蝕

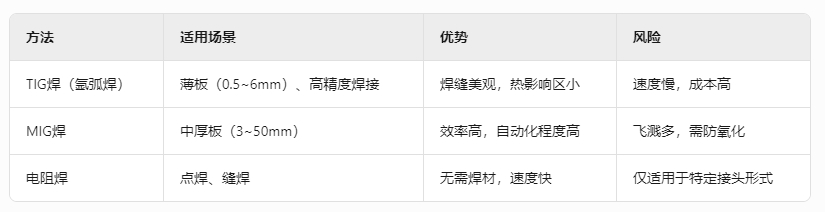

2.1 焊接方法對(duì)比

2.2 焊接操作關(guān)鍵技巧

焊材選擇：

使用308L或ER308焊絲，匹配304不銹鋼的低碳含量（≤0.08%），減少碳化鉻析出導(dǎo)致的晶間腐蝕。

控制熱輸入：

采用小電流、快速焊（如TIG焊電流80~120A，電壓10~15V），減少高溫停留時(shí)間。

多層焊時(shí)，層間溫度需冷卻至60℃以下。

背面保護(hù)：

焊接背面通氬氣保護(hù)，防止氧化發(fā)黑（尤其對(duì)管道、容器類(lèi)工件）。

案例：某化工廠焊接304不銹鋼反應(yīng)罐時(shí)未使用背面保護(hù)，焊縫背面氧化嚴(yán)重，改用氬氣保護(hù)后，耐腐蝕性達(dá)到ASTM A240標(biāo)準(zhǔn)。

2.3 焊后處理

酸洗鈍化：用硝酸（10%~20%）+氫氟酸（1%~3%）混合液去除氧化層，恢復(fù)耐蝕性。

機(jī)械拋光：對(duì)焊縫區(qū)域進(jìn)行鏡面拋光，消除應(yīng)力集中點(diǎn)。

三、表面處理：美觀與功能的雙重保障

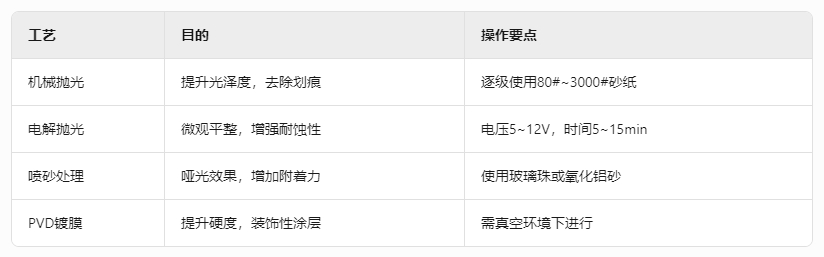

3.1 表面處理工藝分類(lèi)

3.2 操作注意事項(xiàng)

避免交叉污染：

專(zhuān)用工具處理不銹鋼，防止鐵屑嵌入表面（如使用無(wú)鐵質(zhì)砂輪）。

清洗步驟：

堿性脫脂：去除油污（pH 9~11，60℃）；

清水沖洗；

酸洗鈍化：恢復(fù)氧化膜（可選）。

保護(hù)膜使用：加工完成后貼PVC保護(hù)膜，防止運(yùn)輸和安裝中劃傷。

案例：某建筑裝飾公司因未清除304不銹鋼板表面的鐵屑，導(dǎo)致戶(hù)外安裝半年后出現(xiàn)銹斑，經(jīng)噴砂+酸洗后問(wèn)題解決。

四、常見(jiàn)問(wèn)題與解決方案

4.1 切割邊緣毛刺

原因：刀具鈍化或進(jìn)給速度不當(dāng)。

解決：定期更換刀具，優(yōu)化切割參數(shù)，或增加去毛刺工序（如使用百葉片打磨）。

4.2 焊接變形

原因：熱輸入不均勻或夾具不足。

解決：

采用對(duì)稱(chēng)焊接順序；

使用剛性?shī)A具固定工件；

預(yù)置反變形量（如0.5°~2°）。

4.3 表面氧化變色

原因：高溫下鉻元素與氧氣反應(yīng)生成氧化鉻。

解決：

焊接時(shí)加強(qiáng)氣體保護(hù)；

焊后酸洗或電解拋光。

五、未來(lái)趨勢(shì)：智能化與綠色加工

自動(dòng)化設(shè)備：激光切割機(jī)器人、智能焊接工作站可提高精度并減少人為失誤。

環(huán)保工藝：水基清洗劑替代有機(jī)溶劑，降低VOCs排放。

預(yù)測(cè)性維護(hù)：通過(guò)物聯(lián)網(wǎng)監(jiān)測(cè)設(shè)備磨損狀態(tài)，提前更換耗材。

綜上所述，304不銹鋼板的加工是一門(mén)融合材料科學(xué)與工藝技術(shù)的學(xué)問(wèn)。通過(guò)精準(zhǔn)控制切割參數(shù)、優(yōu)化焊接工藝并嚴(yán)格執(zhí)行表面處理標(biāo)準(zhǔn)，可顯著提升成品質(zhì)量和生產(chǎn)效率。隨著智能化設(shè)備的普及和環(huán)保要求的提高，加工技術(shù)將持續(xù)向高效、清潔方向升級(jí)，為不銹鋼應(yīng)用開(kāi)拓更廣闊的空間。
